Ganzheitliches Verfahren für eine nachhaltige, modulare und zirkuläre Gebäudesanierung – BAU-DNS

© Fraunhofer IGD

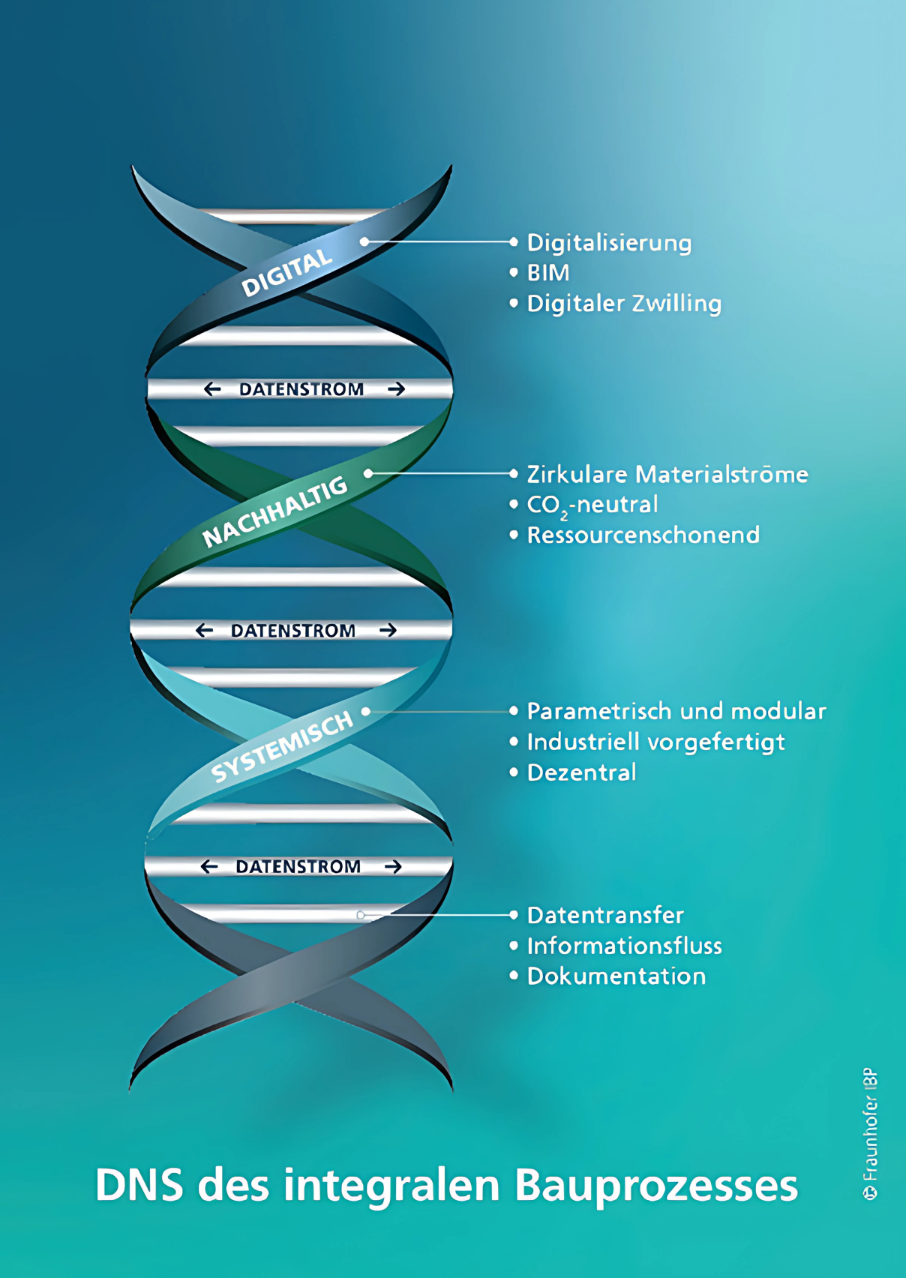

Übersicht über den Gesamtprozess für BAU-DNS

Die Baubranche in Deutschland steht angesichts der klimapolitischen Ziele der Bundesregierung und der EU vor einer bedeutenden Herausforderung. Rund 40 Prozent der CO2-Emissionen des Landes entfallen auf die Errichtung und den Betrieb von Gebäuden. Die Sanierung, insbesondere von Bestandsgebäuden, bietet daher einen wesentlichen Hebel für die Reduktion der Emissionen.

Der aktuelle Status quo macht es jedoch schwierig schnell zu reagieren. Es mangelt an ausreichender Anzahl von Handwerksbetrieben und Fachpersonal, um die Sanierungsleistung deutlich zu steigern. Zudem werden die Sanierungen durch variierende Anforderungen je nach Gebäude, veralteten Bauplänen und komplexen Strukturen beeinträchtigt. Hohe Kosten, die sich nur über einen sehr langen Zeitraum durch die eingesparten Energiekosten amortisieren, verhindern ebenfalls die Sanierungsbereitschaft. Um der Reduktion der Emissionen im Bausektor gerecht zu werden, verlangt es daher eines effizienten, kostensparenden und nachhaltigen Sanierungsansatzes des Gebäudebestands.

Eine Lösung bietet das Leitprojekt BAU-DNS, das sich zum Ziel gesetzt hat, die Produktivität und Kosteneffizienz von Fassadensanierungen zu erhöhen. Es soll eine fundierte Basis geschaffen werden, die es ermöglicht, den gesamten Lebenszyklus einer Fassadensanierung von Anfang bis Ende nachhaltig zu planen und durchzuführen. Das Projekt beleuchtet daher den Planungsprozess und legt die gängigen Leistungsphasen der HOAI zugrunde. Es zeigt auf, wie durch die Entwicklung und effiziente Nutzung von digitalen Modellen in allen Sanierungsschritten in einem durchgängigen integralen Workflow eine signifikante Steigerung der Produktivität erreicht werden kann. Gleichzeitig ermöglicht der Einsatz neu entwickelter Methoden eine größere Automatisierung und Effizienz in den Datenverabeitungsprozessen.

Der Schwerpunkt des Fraunhofer IGD liegt auf der Konzeption eines produktionsgetriebenen, modularen Digitalen Zwillings für eine ressourcenschonende und kosteneffiziente Planung, Ausführung, Fertigung und Betrieb in der Gebäudesanierung. Dafür wurde zunächst eine Informationsmodell entwickelt, von dem sich all relevanten Gebäudedaten für die Fassadensanierung ableiten lassen. Für den Aufbau des projektspezifischen Datenraums werden KI-basierte Verfahren entwickelt, die eine automatisierte Transformation der Bestandserfassung in das Datenmodell des Digitalen Zwillings ermöglichen.  Eine skalierbare Infrastruktur und die Bereitstellung der entwickelten Algorithmen als Smart Services sorgen dabei für eine flexible und effiziente Umsetzung der Prozesse, die die nachhaltige und zirkuläre Sanierung unterstützen.

Showcase 1: Smart Service für die CAD-Geometrieerzeugung aus Punktwolken

Showcase 1: Smart Service für die CAD-Geometrieerzeugung aus Punktwolken

Unsere Software analysiert einen Punktwolken-Scan des Bestandsgebäudes und erstellt daraus automatisch ein hochpräzises CAD-Modell. Das unterstützt Architekten bei der Arbeit, da sie ohne manuelle Nachmodellierung direkt mit der Modulplanung an der Wandgeometrie beginnen können.

© Fraunhofer IGD

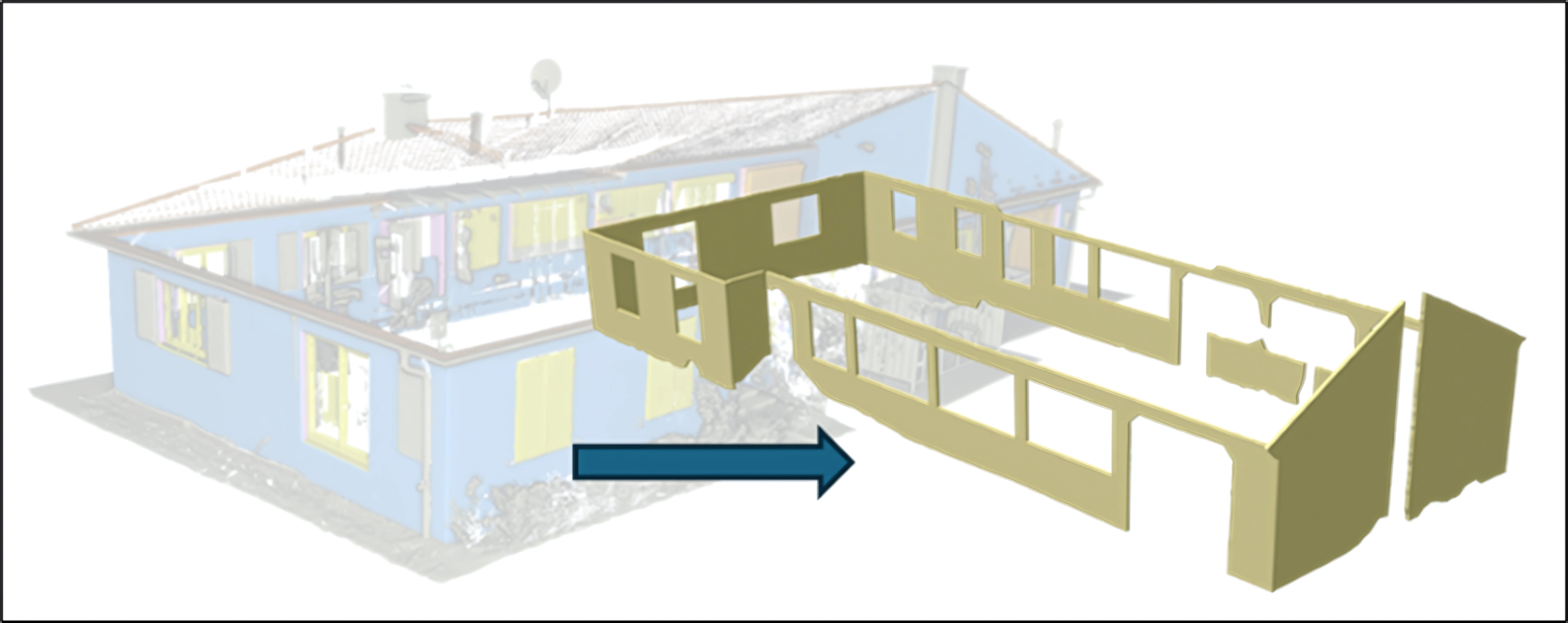

CAD-Geometrierzeugung aus Punktwolken

Unsere Anwendung nutzt eine semantische Klassifizierung der Punktwolke, um Fenster, Türen und Wände zu identifizieren. Diese Daten werden verwendet, um die berechneten Geometrien in eine logische Beziehung zueinander zu setzen. Am Ende des vollständig automatisiert umgesetzten Prozesses kann die Wandgeometrie über eine IFC-Schnittstelle für anderen Anwendungen exportiert werden. Darüber hinaus können weitere nützliche Informationen für nachgelagerten Planungsaufgaben erzeugt werden, z.B. eine Tiefenkarte, um Unebenheiten in der Wand zu dokumentieren oder grundlegende Daten für eine energetische Gebäudebewertung wie Grundfläche, das Raumvolumen, sowie die erkannten Wände mit Quadratmetern und Ausrichtung.

Für eine Live-Demo der Anwendung sprechen Sie uns gerne an.

Projektpartner von Bau-DNS

Fraunhofer-Institut für Bauphysik IBP (Koordinator)

Fraunhofer-Institut für Fabrikbetrieb und -automatisierung IFF

Fraunhofer-Institut für Physikalische Messtechnik IPM

Fraunhofer-Institut für Solare Energiesysteme ISE

Fraunhofer-Institute für Umwelt-, Sicherheits- und Energietechnik UMSICHT

Fraunhofer Italia IEC

Förderung

Laufzeit: Januar 2023 bis Dezember 2026

Förderhinweis: Das Leitprojekt »Bau-DNS« wurde durch Mittel der Fraunhofer-Gesellschaft gefördert. Ziel der Fraunhofer-Leitprojekte ist die Ausschöpfung des Fraunhofer-Synergiepotenzials durch Zusammenführung von Kompetenzen mehrerer Institute, um Lösungen für Herausforderungen der deutschen Industrie zu liefern.

Website: Fraunhofer Bau-DNS
