Planungswerkzeuge für den Glasfaserausbau

Um Deutschland mit schnellem Internet zu versorgen, treibt die Deutsche Telekom den Glasfaserausbau bundesweit maßgeblich und massiv voran. Das eigentliche Verlegen der dünnen Glasleitungen ist dabei einer der letzten Schritte im komplexen Ausbauprozess. Im Vorfeld stehen umfangreiche Planungen und Beantragungen bei Ämtern und Kommunen mit mehreren Abstimmungsschleifen und Vor-Ort-Terminen an. Um diese Prozesse zu beschleunigen, setzt die Telekom auf automatisierte Verfahren: Spezialkameras und Laserscanner erstellen digitales Kartenmaterial, eine automatische Objekterkennung schlägt Verteilerstandorte und Trassenverläufe vor, die von Planern nur noch verifiziert werden müssen.

Software-Demo und mehr Details

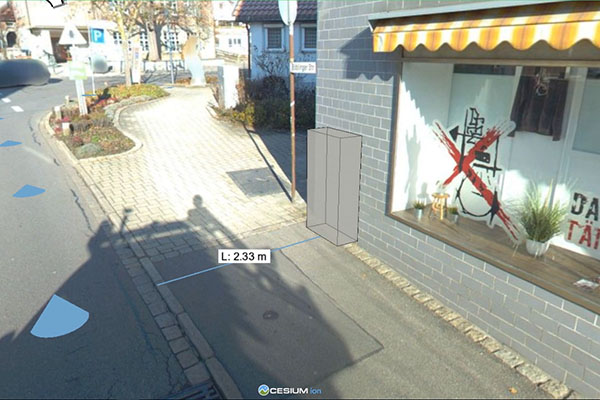

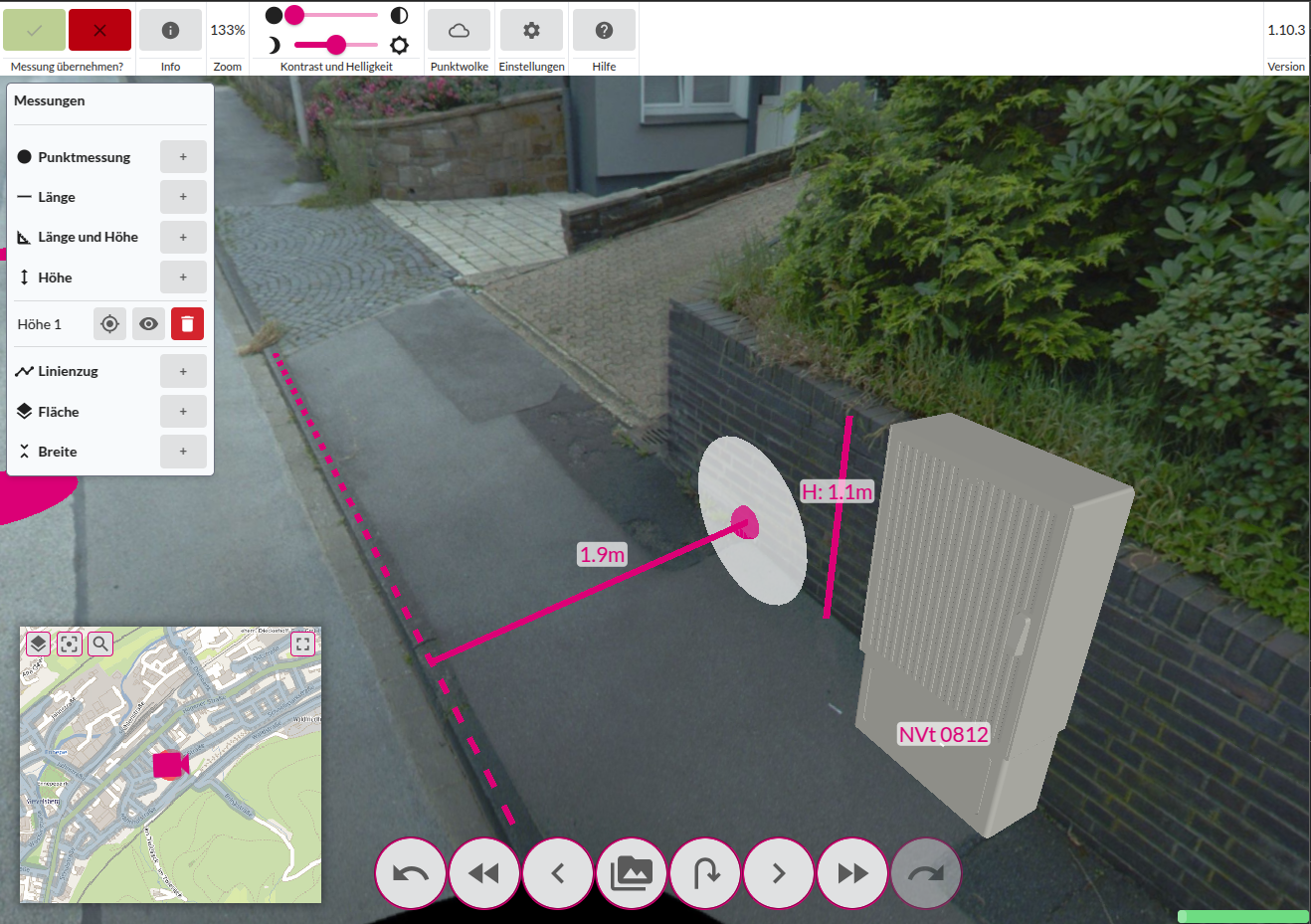

Ein kleines, aber entscheidendes Detail ließ sich bisher aber nicht vom Schreibtisch aus planen, sondern erforderte stets Vor-Ort-Begehungen und Ausmessungen: die Bestimmung der Position der Netzverteilerkästen, die die einzelnen Glasfaserleitungen von der Haupttrasse an die Haushalte verteilen. Zeitaufwändige Vor-Ort-Termine der Planer waren die einzige Lösung, um einen geeigneten Standort zu finden. Unsere Software Fibre3D stellt dafür nun eine interaktive 3D-Visualisierung der Ausbaugebiete auf Basis der Panoramabilder und Punktwolken zur Verfügung. Fibre3D ermöglicht den Planern, in eine 3D-Welt einzutauchen, die Kästen virtuell zu positionieren und so vom Schreibtisch aus dem am besten geeigneten Standort zu finden. Messfunktionen und maßstabsgetreue Projektionen ermöglichen auch bei technisch anspruchsvollen Lokationen eine zügige Prüfung. Die Integration zusätzlicher Informationen wie die Position von Tiefbautrassen erleichtern die Bewertung verschiedener Trassenverläufe. Ist die digitale Planung abgeschlossen, können direkt aus dem Tool heraus anschauliche Fotomontagen für die Antragsunterlagen zur Standortsicherung generiert werden. Dieser realistische Eindruck erleichtert auch dem Wegeunterhaltspflichtigen den Genehmigungsprozess.

Die Planungsunterstützung für Verteilerkästen mit Fibre3D ist erfolgreich in der Praxis im Einsatz. Die Lösung bestätigt, dass eine vollständige Digitalisierung der Planungs-, Verifikations- und Genehmigungsprozesse den Ausbauprozess erheblich beschleunigen können. In der nächsten Ausbaustufe sollen Performanceoptimierungen vorgenommen sowie der Einsatz der Software bei externen Partnern der Deutschen Telekom ermöglicht werden.

Um die automatisierte Planung von Glasfaser-Trassen zu ermöglichen, sind umfangreiche Daten zur Repräsentation der Ausbaugebiete notwendig. Diese Daten werden durch Befahrung der Ausbaugebiete mit Laserscannern und Panoramakameras erhoben, wobei pro Befahrungstag ca. 1,5TB Rohdaten entstehen. Diese großen Datenmengen und die damit verbundenen rechenintensiven Auswertealgorithmen wie die KI-basierte automatische Objekterkennung, stellen hohe Anforderungen an die IT-Infrastruktur. An dieser Stelle unterstützen wir die Telekom mit unserer Open-Source Workflow-Management Lösung »Steep« https://steep-wms.github.io/ , mit der komplexe Arbeitsabläufe automatisiert und die Ausführung der Verarbeitungsschritte in der Open Telekom Cloud parallelisiert werden können. Steep implementiert dafür eine dynamische und skalierbare Workflow-Engine mit intelligentem Scheduling.
